Dans le secteur de la construction moderne, rapidité, robustesse et efficacité sont des principes fondamentaux. La profileuse à froid pour planchers représente une technologie essentielle qui incarne ces idéaux. Elle constitue la base de la production des planchers métalliques et des dalles composites omniprésents dans les bâtiments commerciaux, industriels et résidentiels de grande hauteur du monde entier.
Fonction et importance principales

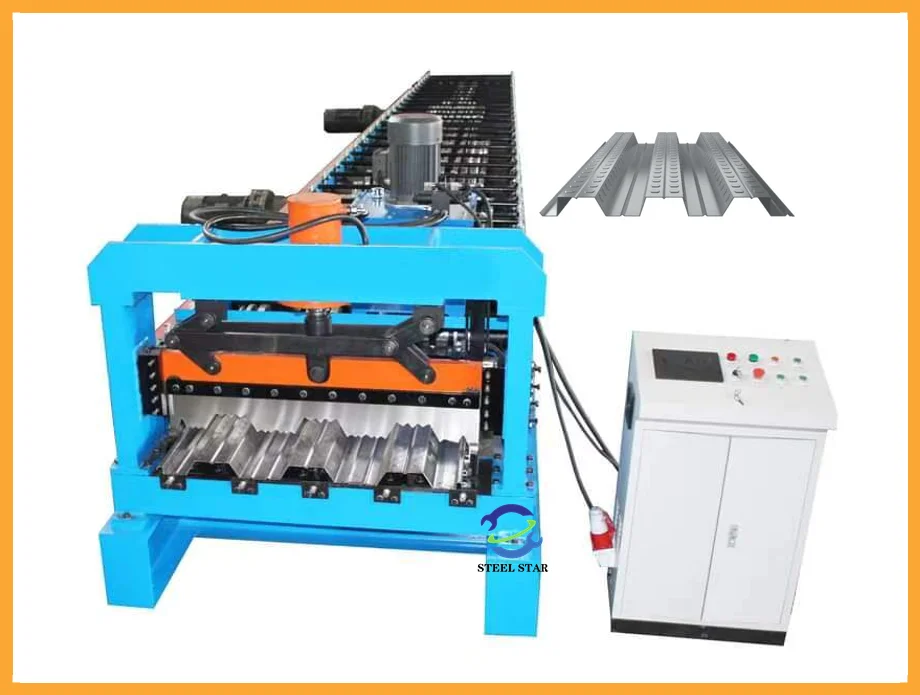

Une profileuse à froid pour planchers est un système de profilage à froid hautement spécialisé, conçu pour transformer des bobines d’acier brut – généralement galvanisé ou Galvalume – en panneaux de plancher profilés, précis et à haute résistance. Ces panneaux remplissent une double fonction cruciale : d’une part, ils servent de coffrage permanent pour supporter le béton frais pendant le coulage et le durcissement ; d’autre part, ils constituent une armature de traction au sein de la dalle composite finie, contribuant significativement à sa capacité portante. La machine permet une production rapide et continue de ces composants essentiels, contribuant ainsi directement au rythme soutenu de la construction moderne à ossature métallique.
Le processus de précision : de la bobine au panneau
L’opération est une succession d’étapes coordonnées au sein d’une ligne de production continue :
Chargement et alimentation : une grande bobine d’acier est montée sur un dérouleur. L’extrémité avant de la bande est acheminée vers l’unité de planage, qui élimine toute déformation résiduelle ou courbure de la bobine, garantissant ainsi une planéité parfaite du matériau avant le processus de formage.
Pré-poinçonnage et entaille (étape critique) : avant le profilage, la bande plate passe par une station de poinçonnage de précision. Des gaufrages (petites alvéoles) y sont estampés. Ces gaufrages ne sont pas purement décoratifs ; ils sont conçus pour créer une liaison mécanique par cisaillement avec le béton, permettant ainsi une action composite. Des avant-trous pour les vis ou le soudage peuvent également être ajoutés à cette étape.
Le cœur du processus : le laminoir : la bande d’acier pré-poinçonnée progresse ensuite à travers une série de laminoirs, chacun équipé de jeux appariés de rouleaux en acier trempé. Chaque laminoir cintre progressivement l’acier selon une séquence soigneusement calculée jusqu’à l’obtention du profil final complexe du platelage. Ce profil comprend des nervures longitudinales pour une résistance accrue, de larges ailes pour l’appui sur les poutres de support en acier et des recouvrements latéraux autobloquants pour un assemblage sans joint apparent.
Coupe à longueur : À la sortie du laminoir final, un système de coupe volante de précision (cisaille hydraulique ou scie) découpe le panneau continu à la longueur exacte spécifiée pour le projet, sans interrompre la production. Des systèmes de contrôle synchronisent la vitesse de coupe avec le matériau en mouvement.
Sortie et manutention : Les panneaux de platelage finis sont automatiquement acheminés, souvent empilés ou conditionnés en paquets, prêts à être expédiés immédiatement sur le chantier.
Avantages techniques et maîtrise de la conception
L’utilisation de la technologie de profilage à froid offre des avantages considérables pour la production de platelages :
Vitesse et volume inégalés : Le fonctionnement en continu permet des cadences de production de 30 à 100 mètres par minute, répondant aux exigences élevées des projets de grande envergure.
Constance et précision exceptionnelles : Chaque panneau est identique, avec une géométrie précise garantissant un ajustement parfait, une installation facile et des performances structurelles prévisibles.
Optimisation des matériaux et résistance : Le formage à froid durcit l’acier au niveau des plis, améliorant ainsi sa rigidité. Des profils complexes, optimisés en termes de poids, sont produits avec un minimum de déchets de matière.
Polyvalence des profils : Une seule machine, équipée de cassettes de rouleaux à changement rapide, peut souvent produire différents profils de platelage (par exemple, à queue d’aronde, rentrant, trapézoïdal) et épaisseurs, offrant une grande flexibilité aux fabricants.
La conception de la machine est une prouesse d’ingénierie. Elle doit supporter des forces de traction élevées avec une rigidité extrême afin de maintenir les tolérances de profilage. La conception de la matrice à rouleaux est primordiale et nécessite une modélisation CAO/FAO sophistiquée pour garantir un flux de métal régulier et précis. L’intégration et la synchronisation de l’unité de pré-poinçonnage avec la ligne de formage sont également essentielles pour la précision dimensionnelle.
Intégration et évolution
Les lignes modernes de production de platelages sont des modèles d’intégration. Elles sont pilotées par des automates programmables (PLC) et des interfaces homme-machine (IHM) tactiles de pointe, permettant aux opérateurs de saisir la longueur des panneaux, la quantité et les configurations de perçage. Des systèmes servo-motorisés assurent la précision du poinçonnage et de la découpe. Certaines lignes haut de gamme intègrent l’empilage, le liage et même l’application d’un revêtement protecteur en ligne, le tout automatiquement.
La profileuse pour planchers est bien plus qu’une simple machine de fabrication ; elle est un outil essentiel à la réalisation des ambitions architecturales modernes. En offrant une méthode rapide, fiable et économique de production d’un composant structurel crucial, elle contribue directement à raccourcir les cycles de construction, à réduire les coûts de main-d’œuvre et à créer des systèmes de construction plus robustes et plus légers. À mesure que les méthodes de construction évoluent vers une préfabrication et une efficacité accrues, le rôle de cette machine – et l’innovation continue qui la sous-tend – demeure fondamental au cœur de la technologie du bâtiment industriel.
