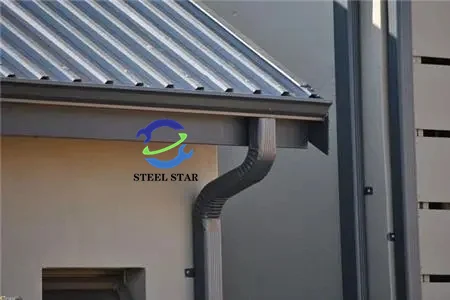

Dans le système complexe d’évacuation des eaux pluviales d’un bâtiment, une gestion efficace est essentielle à son intégrité structurelle et à sa longévité. La descente de gouttière, ou tuyau d’évacuation des eaux pluviales, joue le rôle de conduit indispensable, acheminant l’eau des gouttières en toute sécurité vers le sol ou le système de drainage. L’équipement spécialisé qui fabrique ces composants – la machine de formage de tuyaux de descente – illustre la précision du profilage à froid appliquée à un élément architectural omniprésent. Cet article explore sa fonction, son processus de fabrication et son importance.
Fonction et production principales
Une machine de formage de tuyaux de descente est une ligne de profilage à froid spécialement conçue pour produire les longs tuyaux tubulaires creux utilisés dans les systèmes d’évacuation des eaux pluviales résidentiels, commerciaux et industriels. Travaillant principalement avec des bobines d’acier prélaquées (galvanisé, Galvalume ou prélaqué) ou d’aluminium, elle transforme des bandes métalliques plates en tuyaux uniformes et de haute qualité, présentant différents profils standard, le plus souvent rectangulaires, ronds ou ondulés. Sa principale production est la fabrication continue et sans soudure de sections de descente qui sont ensuite coupées aux longueurs standard pour l’installation.
Le processus de formage : un parcours étape par étape
La machine fonctionne comme un système en ligne coordonné :
Déroulage et planage : Le processus commence avec une bobine de métal montée sur un dérouleur. La bande est acheminée vers une unité de planage de précision qui élimine toute courbure ou contrainte de la bobine, garantissant ainsi une surface parfaitement plane avant l’entrée dans la section de formage – une étape cruciale pour la précision de la forme finale.
Pré-poinçonnage et encoches (optionnel mais courant) : Pour de nombreux modèles de descentes pluviales, notamment les rectangulaires avec raccords intégrés, la bande plate passe par une station de poinçonnage. Des trous sont percés pour les fixations futures (vis/rivets) et des encoches précises sont réalisées. Ces encoches permettent la formation ultérieure de joints autobloquants ou d’extrémités repliées spéciales qui permettent un assemblage parfait des tuyaux lors de l’installation.
Le laminoir – le cœur de la machine : La bande préparée entre ensuite dans une série de profileuses. Chaque profileuse contient un ensemble de rouleaux en acier trempé avec des rainures de formes progressives. Lors du passage du métal, ces rouleaux courbent progressivement les bords de la bande vers le haut pour former le profil complet du tuyau. Le dernier étage ferme la soudure longitudinale du tuyau.
Fermeture et verrouillage de la soudure : Une étape cruciale suit le formage. La machine utilise un mécanisme de précision pour assembler les bords longitudinaux. Pour une descente de gouttière à joint verrouillé, les bords sont repliés et imbriqués fermement, créant ainsi un joint solide et étanche. Certaines machines peuvent utiliser une couture ou un soudage par points plus simples pour certaines applications.
Coupe et évacuation : À la sortie de l’unité de fermeture de la soudure, le tuyau formé en continu est coupé par un système de coupe volante (cisaille hydraulique ou scie). Synchronisé avec le mouvement d’avancement du tuyau, il le coupe aux longueurs prédéfinies (par exemple, 3 m ou 10 pieds) sans interrompre la production. Les tuyaux finis sont ensuite acheminés vers une table d’empilage ou un poste de conditionnement.
Avantages techniques et considérations de conception
Le profilage à froid offre des avantages indéniables pour la fabrication de descentes pluviales :
Haute efficacité et rapidité : Il permet une production en série continue à des cadences bien supérieures à celles de la fabrication manuelle ou des méthodes de pliage, garantissant ainsi rentabilité et fiabilité d’approvisionnement.
Excellente homogénéité : Chaque tuyau produit présente des dimensions de section transversale et une intégrité de soudure identiques, assurant des performances prévisibles et une installation facile sur site.
Résistance du matériau et préservation de la finition : Le profilage à froid renforce la rigidité tout en protégeant le revêtement prélaqué ou métallique, préservant ainsi la résistance à la corrosion et l’esthétique.
Flexibilité des profils : Grâce à des jeux de rouleaux interchangeables, une seule machine peut souvent produire des descentes pluviales de différentes tailles, formes (par exemple, transition de rond à rectangulaire) et styles de soudure.
La conception de la machine privilégie la rigidité afin de maintenir la tolérance dimensionnelle sous haute pression de formage. La précision des matrices de formage et la synchronisation entre les étapes de poinçonnage, de formage et de découpe sont primordiales. Des systèmes d’asservissement avancés assurent cette coordination, permettant des changements de production rapides et une réduction des pertes liées aux réglages.
Intégration et évolution technologique
Les machines modernes de fabrication de descentes pluviales constituent des cellules de production intégrées. Pilotées par des automates programmables (PLC) dotés d’interfaces homme-machine (IHM), elles permettent aux opérateurs de paramétrer facilement la longueur, la quantité et la configuration des perforations. Nombre d’entre elles intègrent des empileurs et des banderoleuses automatiques. Parmi les dernières innovations figurent des systèmes de contrôle qualité en ligne qui vérifient l’intégrité des soudures et la précision dimensionnelle, garantissant ainsi la conformité de chaque tuyau aux spécifications.
La machine de formage de tuyaux de descente pluviale témoigne d’une ingénierie industrielle ciblée. Elle répond à un besoin spécifique de production en grande série avec une efficacité et une précision remarquables.
